百實科技專注樓宇弱電系統設計20年，擁有電子智能化專項資質，提供綜合布線、安防監控、樓宇自控、機房工程等全流程設計方案。

一、設計依據與標準

1、國家標準

　　GB50314-2015《智能建筑設計標準》

　　GB50348-2018《安全防范工程技術標準》

　　GB/T50311-2016《綜合布線系統工程設計規范》

2、行業規范

　　消防系統需滿足GB50116-2013《火災自動報警系統設計規范》

　　數據中心需符合GB50174-2017《數據中心設計規范》

二、子系統設計要點

1. 綜合布線系統(PDS)

　　拓?fù)浣Y(jié)構：采用星型拓?fù)?，六類非屏蔽雙絞線(CAT6)主干+光纖到桌面(FTTD)

關鍵參數：

　　①水平子系統長度≤90米(配線間至終端)

　?、诖怪备删€采用多模OM4光纖(支持40Gbps傳輸)

特殊區域：

　　會議室/總裁辦公室/員工辦公場所部署Wi-Fi 6無線AP(每100㎡1個點位)

2. 安防監控系統

前端設備：

　　出入口：200萬像素人臉識別攝像機(支持H.265編碼)

　　走廊/電梯：4K超廣角攝像機(水平視場角≥180°)

存儲方案：

　　NVR集群部署，存儲周期≥30天(按4Mbps/路計算)

3. 樓宇自控系統(BAS)

控制對象：

　　HVAC系統(需標注DDC控制器與VAV箱聯動邏輯)

　　照明系統(公共區域照度傳感器閾值設定150Lux)

　　通信協議：BACnet MS/TP或Modbus RTU

4. 機房工程

環境要求：

　　溫度22±2℃、濕度40%~60%

　　UPS后備時間≥2小時(按負載量120%冗余設計)

三、特殊場景大樓弱電系統解決方案

高層建筑垂直布線

　　每12層設置弱電間，采用MPO預連接光纜減少熔接點

電磁干擾防護

　　強電井與弱電井水平間距≥1.5米(GB50311-2016規定)

節能設計

　　部署PUE≤1.5的模塊化數據中心(冷通道封閉方案)

四、百實科技特色服務

1、三維協同設計

　　提供Revit/BIM模型(含管線碰撞檢測報告)

2、深度定制

　　針對金融/醫療等特殊行業增加冗余設計(如雙核心交換機熱備)

3、驗收支持

　　提供第三方檢測報告(包括：

　　光纖OTDR測試曲線

　　網絡吞吐量測試數據(≥90%標稱帶寬)

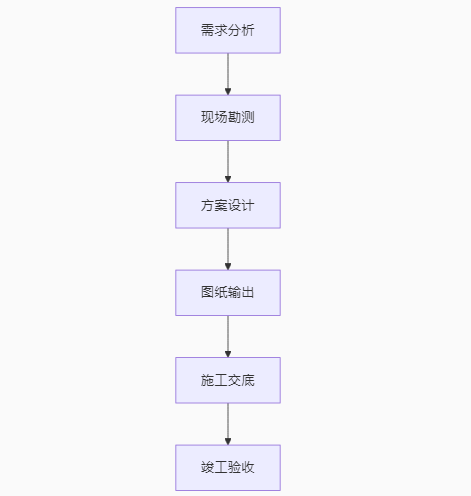

五、整個工程實施的流程

六、成本控制建議

　　采用PoE++供電(IEEE802.3bt)減少強電施工量

　　選擇國產自主可控設備(如?？?H3C)降低采購成本20%~35%

附件清單：

　　弱電井點位分布圖(含橋架尺寸標注)

　　設備材料清單(品牌/型號/技術參數)

　　系統拓?fù)鋱D(Visio格式可編輯文件)

　　如需獲取完整大樓弱電系統設計方案模板或具體子系統深化設計，可聯系百實科技工程師團隊(400-696-9975)，提供免費前期咨詢。
